产品简介

一.产品简介：

淹没式电磁脉冲阀，即脉冲袋式除尘器清灰系统的喷吹管路阀门。由电控仪控制，进行脉动“冲量”喷吹清灰。与XC-PGQ-Y型喷管连接器配套使用，使用可靠，安装、维修方便。

二.结构特点：

“协昌”研制的DCF-Y型电磁脉冲阀为淹没式结构（亦称嵌入式结构），直接安装在分气箱上，具有更好的直通喷吹，阻力低，压损小，扩大了气源压力使用范围，适合于气源压力较低的场合。

三.工作原理：

淹没式电磁脉冲阀由电磁先导头、膜片和阀体组成，膜片后腔的面积大于前腔的面积，气压作用力大，使膜片处在关闭位置。

电控仪输入电信号，使电磁先导头吸合动柱，打开卸荷孔，膜片后腔的压力气体迅速排出，膜片前腔的压力气体将膜片抬起，打开淹没式电磁脉冲阀通道进行喷吹。

电脉冲信号消失，电磁先导头的弹簧使动柱立即复位封闭卸荷孔，膜片后腔气体压力和弹簧作用力使膜片关闭通道，阀停止喷吹。

膜片上的阻尼孔，当先导头动柱抬起气体压力卸荷时，起到阻尼气流的作用，当卸荷孔封闭时，使压力气体迅速充满到后腔，使膜片关闭通道，停止喷吹。

产品规模

一.淹没式电磁脉冲阀型号规格：

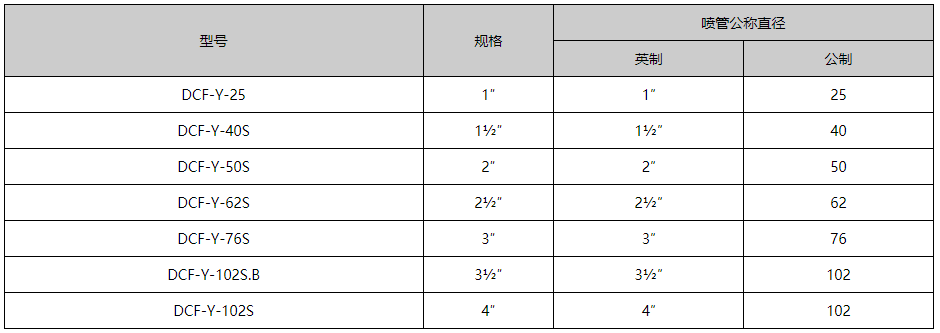

DCF-Y型电磁脉冲阀型号、规格

DMY-II-80型电磁脉冲阀型号、规格

二、技术标准

工作压力：0.2~0.4MPa

工作介质：清洁空气

电压：DC24V（AC220V/50Hz）

电流：1.25A（0.5A）

防护等级：IP65

使用环境：1、常温膜片 -10℃~55℃

2、空气相对湿度不超过85%

膜片寿命：100万次
