一.产品简介：

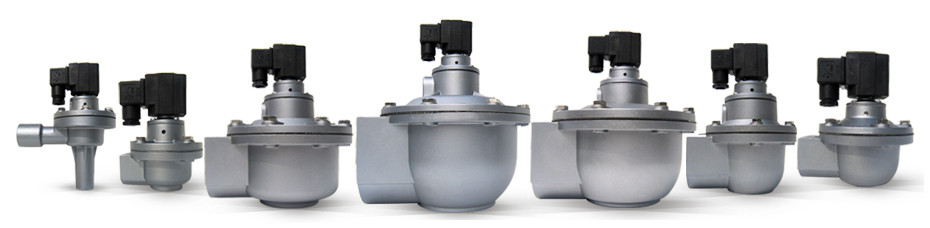

Z型电磁脉冲阀进、排气口夹角为90°，可与除尘器箱壁连接器，分气箱、专用活接头配套使用，只要配套选用合理，安装、使用、维修极其方便。

二.结构特点：

DCF—Z型直角式电磁脉冲阀（又称直角式电磁阀，直角式脉冲阀，直角式阀），进出气口连接孔为寸制管螺纹结构。

改进后的DCF—Z型直角式电磁脉冲阀，增加了脉冲阀排气室容积；改进了直角式电磁脉冲阀的导磁材料；改进了膜片和压力弹簧的结构及材质，使直角式电磁脉冲阀的排气量增加，提高了电磁阀的磁感应强度和灵敏度，提高了电磁脉冲阀工作的可靠性和工作的稳定性，延长了电磁脉冲阀的使用寿命。

三.工作原理：

直角式电磁脉冲阀由电磁先导头、膜片和阀体组成，膜片后腔的面积大于前腔的面积，气压作用力大，使膜片处在关闭位置。

电控仪输入电信号，使电磁先导头吸合动柱，打开卸荷孔，膜片后腔的压力气体迅速排出，膜片前腔的压力气体将膜片抬起，打开通道，脉冲阀进行喷吹。

直角式电磁脉冲阀电脉冲信号消失，电磁先导头的弹簧使动柱立即复位封闭卸荷孔，膜片后腔气体压力和弹簧作用力使膜片关闭通道，电磁脉冲阀停止喷吹。

膜片上的阻尼孔，当先导头动柱抬起气体压力卸荷时，起到阻尼气流的作用，当卸荷孔封闭时，使压力气体迅速充满到后腔，使膜片关闭通道，停止喷吹。

产品规格

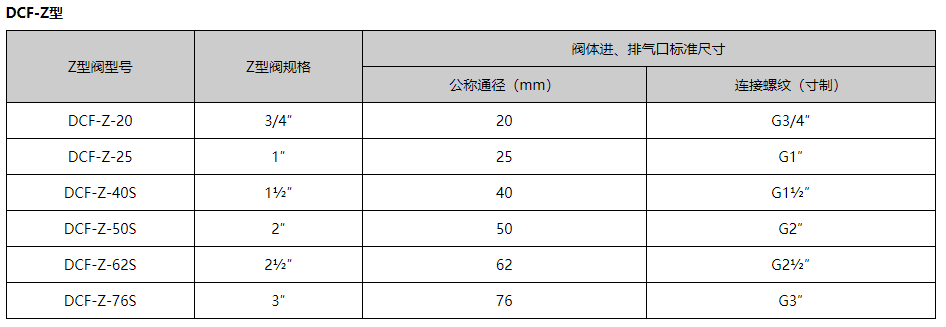

一.直角式电磁脉冲阀型号规格：

二.技术标准：

工作压力：0.4~0.6MPa

工作介质：清洁空气

电压：DC24V、（AC220V/50HZ）

电流：1.25A（0.5A）

防护等级：IP65

使用环境：1、常温膜片：-10℃~55℃

2、空气的相对湿度不超过85%

 膜片寿命：100万次
