一、产品简介：

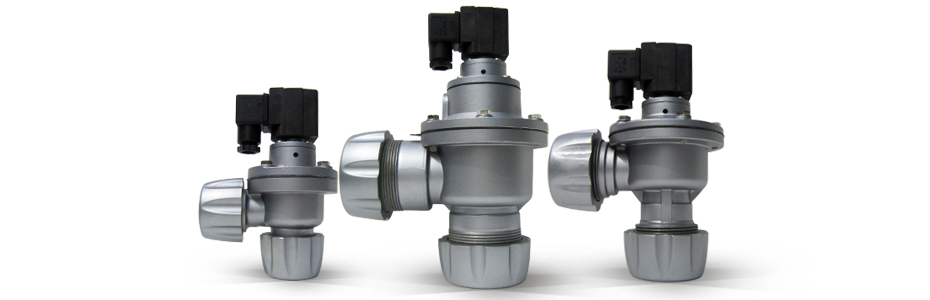

“协昌”研制的三种常用的ZM型电磁脉冲阀是一种外螺纹连接结构，是在Z型直角电磁脉冲阀基础上改进的品种。

外螺纹式电磁脉冲阀具有Z型电磁脉冲阀的灵敏度高、排气量大、工作稳定等，同等的性能，同时它与XC-XBD型、XC-XBS型箱壁连接器和XC-HJD（ZM）型专用活接头配套使用，具有安装方便、维修方便，使用可靠的特点。

二、结构特点：

外螺纹式电磁脉冲阀的进、排气口，均采用专用螺母（采用铝合金或不锈钢材质）和专用密封圈，在光滑的进、排气管外壁与阀体口端密封，结构简单操作方便、密封可靠。外螺纹式电磁脉冲阀进气口内结构与定位钢圈安装使用，可防止因惯性冲击而松动，同时可保证准确的安装位置。不锈钢螺母在长期使用后，仍能保证拆装方便。

三、工作原理：

外螺纹式电磁脉冲阀由电磁先导头、膜片和阀体组成，膜片后腔的面积大于前腔的面积，气压作用力大，使膜片处在关闭位置。

电控仪输入电信号，使电磁先导头吸合动柱，打开卸荷孔，膜片后腔的压力气体迅速排出，膜片前腔的压力气体将膜片抬起，打开通道，脉冲阀进行喷吹。

电脉冲信号消失，电磁先导头的弹簧使动柱立即复位封闭卸荷孔，膜片后腔气体压力和弹簧作用力使膜片关闭通道，阀停止喷吹。

膜片上的阻尼孔，当先导头动柱抬起气体压力卸荷时，起到阻尼气流的作用，当卸荷孔封闭时，使压力气体迅速充满到后腔，使膜片关闭通道，停止喷吹。

产品规格

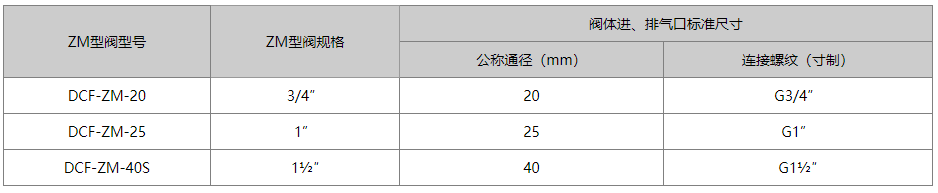

一、外螺纹式电磁脉冲阀型号规格：

二、技术标准：

     工作压力：0.4~0.6MPa

     工作介质：清洁空气

     电压：DC24V（AC220V/50Hz）

     电流：1.25A（0.5A）

     防护等级：IP65

     使用环境：1、常温膜片 -10℃~55℃

     2、空气相对湿度不超过85%

     膜片寿命：100万次
