工程建筑用经济型高强度不锈钢产品开发
随着全球城市化进程加速和建筑美学不断升级，应用不锈钢材料的工程建筑越来越多，对材料性能和性价比要求也日益严苛。传统不锈钢材料，如304和316L，虽凭借其良好的耐腐蚀性占据了一席之地，但在工程建筑领域，其固有的低强度和高成本瓶颈已成为制约行业发展的两大核心痛点。近几年来，青拓集团凭借其深厚的研发实力和产业优势，成功开发出以S32001和QN2008为代表的新一代经济型高强度不锈钢产品，并批量应用于工程建筑。本文将深入剖析这一创新材料的开发背景、核心性能、应用实践及其对未来建筑行业的深远影响。

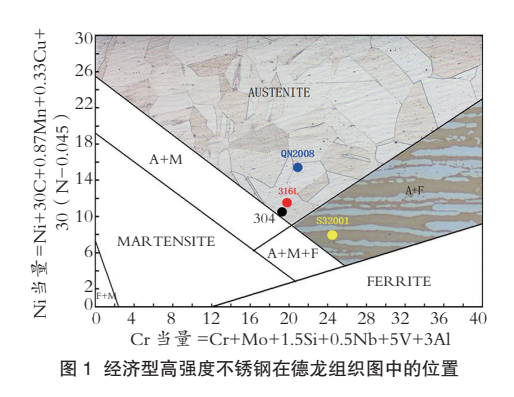

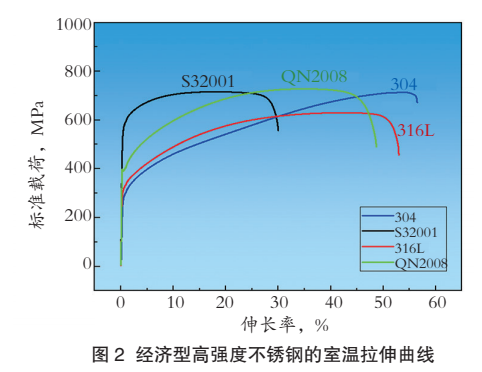

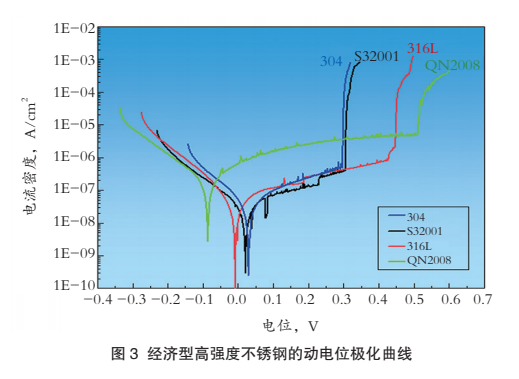

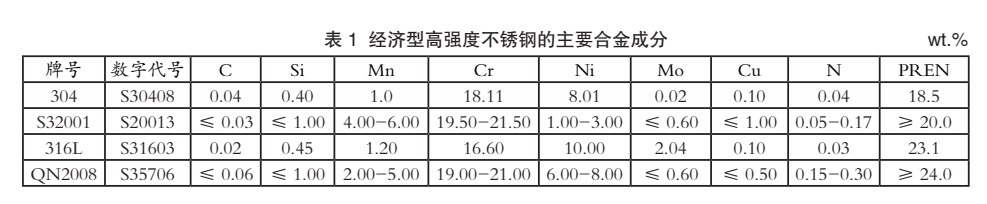

长期以来，304和316L等奥氏体不锈钢因其出色的耐腐蚀性和成型性，广泛应用于建筑幕墙、屋面系统、装饰构件等领域，成为现代建筑不可或缺的材料。然而，随着建筑高度的不断刷新和结构形式的日益复杂，传统不锈钢的局限性愈发凸显，主要体现在强度与成本的双重制约上。首先是低强度瓶颈。传统304、316L不锈钢的屈服强度通常在280MPa左右，相对较低。在承受大跨度、高荷载的结构设计中，为满足强度要求，必须使用更厚的板材或更大截面的型材。这直接导致材料成本增加、结构自重增加，并加大了材料加工、运输与安装的难度。其次是高成本压力。304和316L不锈钢镍含量在8wt.%以上，且316L同时含2wt.%以上的钼。镍、钼作为全球性战略资源，价格高昂且波动剧烈，直接影响不锈钢产品的价格，给工程项目的成本预算控制带来极大不确定性，限制了不锈钢在更多工程建筑中的应用。 因此，开发一种兼具高强度、高耐蚀、低成本的新型不锈钢材料，成为推动工程建筑行业技术进步和可持续发展的迫切需求。 面对传统不锈钢材料的上述挑战，青拓集团确定了产品开发战略，旨在打破传统不锈钢的性能与成本僵局。核心目标是实现“高强度、高耐蚀、低成本”三者的完美结合，打造新一代经济型高强度不锈钢：屈服强度355MPa以上，实现高强、高韧与轻量化；耐点蚀当量（PREN）19.0以上，确保长寿命与高可靠性；通过优化合金设计，在确保高强度和良好耐蚀性基础上，大幅降低对昂贵金属元素镍、钼的依赖，显著降低合金成本。 基于上述战略，青拓集团成功开发两款具有代表性的经济型高强度不锈钢S32001与QN2008。两款高强度不锈钢与传统304、316L的化学成分对比见表1。从合金成分看，无论是S32001相较304，还是QN2008相较316L，其昂贵金属镍和钼的含量均大幅度下降，合金成本显著降低。 新开发的两款高强度不锈钢的德龙组织图见图1，由此可见，S32001是具有50%铁素体-50%奥氏体组织的双相不锈钢，QN2008则是同304、316L一样的奥氏体不锈钢。 图２为经济型高强度不锈钢的室温拉伸曲线。S32001其50%铁素体-50%奥氏体双相组织赋予了材料更高的屈服强度，达到480MPa，相较304不锈钢提升60%以上，可实现15%以上轻量化。QN2008依靠高氮合金化，其屈服强度达到400MPa，相较316L不锈钢提升50%以上，可实现10%以上轻量化。 图３为经济型高强度不锈钢的动电位极化曲线。S32001的PREN值（Cr+3.3Mo+30N-Mn）达到20以上，远高于304不锈钢PREN值18.5，其点蚀电位达到320mV，达到304不锈钢级别。QN2008的PREN值（Cr+3.3Mo+30N-Mn）达到24，其点蚀电位达到480mV，耐点蚀性能达到316L不锈钢级别。 经济型高强度不锈钢与对比钢种依据GB/T 20854-2025《金属和合金的腐蚀 循环暴露在盐雾、“干”和“湿”条件下的加速试验》，经1000h试验后表面腐蚀等级从高到低排序分别为QN2008（5级）、316L（5级）、S32001（4级）、304（3级），说明QN2008耐蚀性达到316L级，S32001耐蚀性优于304不锈钢。此外，它们在高温力学性能和抗冲击性能方面也表现优异，显著提升了建筑的安全冗余。 经济型高强度不锈钢新材料的卓越性能和高性价比获得了第三方权威检测机构认可和市场检验。它们先后被纳入相关产品国标、行标、地标和团标近40项，其中包括《建筑屋面和幕墙用冷轧不锈钢钢板和钢带》《建筑结构用不锈钢钢板和钢带》等国标、《装饰用不锈钢冷轧钢板和钢带》等行标、《海南省金属屋面技术标准》等地标以及《不锈钢结构技术规程》等团标。 近两年来，S32001和QN2008已在全球多个重大工程建筑中首次应用（图4）。重庆东站采用S32001用于立柱幕墙，用量达2000吨。深圳国际美术馆外立面幕墙采用QN2008，承重结构则采用S32001，累计用量2500吨。以阿联酋迪拜钢结构高层住宅为代表的不锈钢装配式建筑将双相不锈钢S32001应用于梁柱结构，累计用量高达2万吨；此外，三亚三角梅迎宾塔的龙骨结构件也采用了S32001，用量300吨。这些成功案例充分证明了新材料在实际工程中的可靠性和巨大应用潜力。 S32001和QN2008经济型高强度不锈钢的成功开发，完美地实现了高强度、高耐蚀和经济性的优势结合。它们不仅是对传统304、316L不锈钢的性能升级，更是在成本控制上取得了重大突破，为工程建筑行业提供了一种更高效、更经济、更可靠的材料解决方案。 展望未来，随着绿色建筑、可持续发展理念的深入，S32001和QN2008作为新一代建筑不锈钢的主流产品，其应用前景极为广阔，有望引领一场不锈钢材料领域的绿色革命，为构建更加美观、耐久的工程建筑贡献关键力量。
