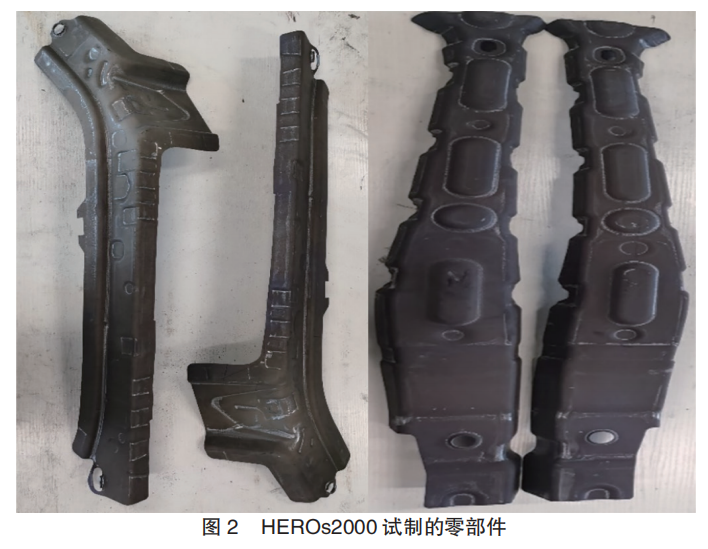

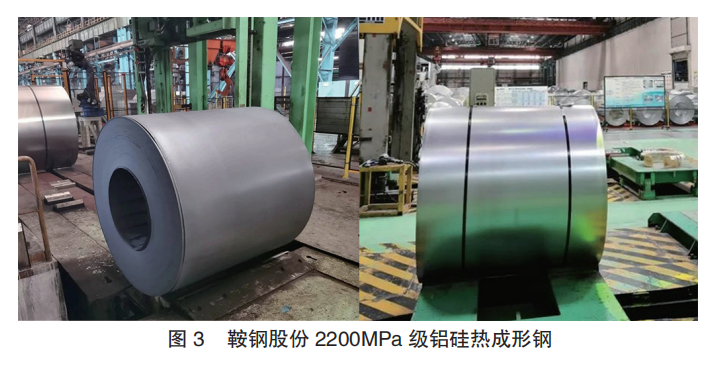

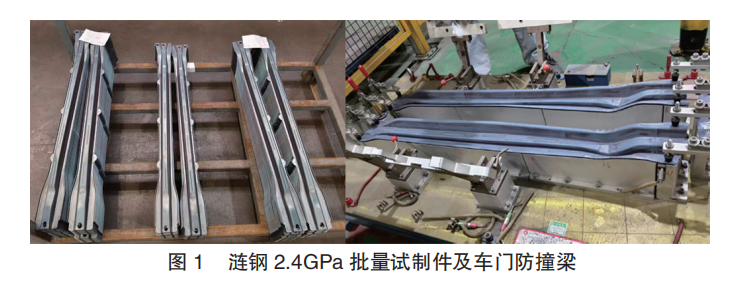

汽车轻量化与安全性的双重需求,催生了高强度钢及超高强度钢的快速发展与应用。2000年后,中国汽车产业进入爆发式增长期,轻量化则是实现节能减排最直接最有效的手段。但轻量化不能影响汽车安全,汽车安全是不可突破的底线。近20年来,我国汽车材料强度持续攀升,从低于600MPa逐步突破至1500MPa、1800MPa,部分零件强度更达2000MPa,2025年底及2026年初,几家钢厂相继开发了2200MPa及2400MPa级热成形钢并在整车企业着手应用。实践证明,热成形钢不仅能减轻整车重量,还能提高汽车碰撞安全性能,成为保险杠加强梁、车门横梁、A/B柱、门环等关键安全部件的理想选择。热成形钢在车身上的应用越来越多,汽车的轻量化和安全效果越好,相比于铝合金、镁合金、碳纤维等新材料,整车成本控制也越好。大量的类似于一体化门环的热成形超高强度零件的应用,表明我国的超高强度汽车钢应用逐步走在了国际前列。然而随着材料强度越高,氢脆门槛值对应的氢含量越低,氢脆风险随之急剧升高,特别对于镀层热成形零部件,一旦强度达到1800MPa及以上,超高强度零件的延迟开裂偶有发生,延缓了其在整车上的进一步应用,限制了汽车轻量化水平的进一步提升。 钢的氢脆一直以来都是行业的共性技术难题,这种由氢主导的脆断现象称为“氢致延迟断裂”,其属于应力腐蚀开裂的重要类型。随着超高强度钢的应用需求大幅增加,氢脆的问题也愈发重要。超强强度钢的氢脆机理的明晰,氢脆的微观表征及宏观评价,抑制氢脆的手段和方法的提出和应用等工作,亟需材料工作者和上下游开展技术攻关。 HELP机制认为,氢原子在金属材料中会显著影响位错的运动行为。氢通过扩散进入位错核附近区域,降低了位错之间的相互作用力和临界剪切应力,从而促进位错滑移。此外,位错滑移会携带氢一起运动。具体而言,氢原子在应力集中区域更容易聚集,在这些区域诱导出更高的局部屈服应力,促使位错更早地发射并加速运动,进而产生高度局部化的滑移带结构。由于氢促进了位错密度的增加及其非均匀分布,材料内部的应力状态趋于不稳定,从而在位错累积区域诱发微裂纹的形成。随着外加载荷的作用,这些微裂纹会沿着局部塑性变形严重的路径逐步扩展,最终演变为宏观裂纹。这一过程显著降低了材料的整体韧性和断裂抗力。HELP机制强调氢对位错运动和局部塑性变形行为的促进作用,解释了氢脆过程中裂纹的萌生和早期扩展阶段的关键微观机制。 HEDE机制则侧重于强调氢原子对金属内部晶界或相界等界面结合强度的削弱作用,是氢脆行为的另一种重要微观机制。氢原子在金属中扩散过程中,会优先在晶界、相界等高能区域聚集,其物理本质在于改变金属键的电子结构,使界面原子间的结合力减弱。在外加应力作用下,这些弱化的界面因氢的作用进一步脆化,导致局部应力无法通过塑性变形有效释放,进而诱发晶界脱聚。一旦脱聚发生,裂纹会优先在这些弱化界面上萌生并沿界面方向扩展。HEDE机制能够很好地解释高强度钢氢脆过程中沿晶裂纹的形成,在这类材料中,由于强化机制带来的高内部应力水平,晶界往往是裂纹扩展的优先路径。 近年来,研究表明单一的HELP或HEDE机制难以全面解释钢材在实际服役条件下所表现出的复杂氢脆行为。本研究认为氢脆本质上是一个由多因素、多尺度共同驱动的复杂损伤过程,热成形钢在加工及服役过程中,延迟断裂或氢脆时效的微观机制可以从HELP+HEDE耦合机制来深入理解。与单一机制相比,HELP+HEDE耦合机制能系统性地描述钢的氢脆从裂纹萌生、扩展到最终断裂的全过程,特别适用于解释复杂组织、高强度或多尺寸缺陷共同作用下的氢脆失效现象。这种耦合机制强调了氢在不同位置和不同阶段的作用,共同推进了氢脆的发生和发展。 氢脆是一种高度局部化的损伤失效现象,有明确的局部化特征,如局部材料区域的氢聚集、局部应力集中、局部塑性损伤、局部裂纹萌生与扩展等,因此,氢脆的抑制方法和手段应该充分考虑宏观结构控制及微观组织调控两个层面。基于上述HELP+HEDE耦合机制的探讨,可总结出引发氢脆开裂的关键条件包括以下4方面:①材料存在高浓度的可扩散氢;②存在高密度的位错或滑移带结构;③晶界数量少或晶界结合强度较弱;④存在局部应力集中或者微观损伤区域。基于上述机理,提出关键策略,以提升钢材及其构件制备及服役过程的抗氢脆性能。 3.1 降低可扩散氢含量 可扩散氢是氢脆的核心诱因。冶炼环节依靠RH、VD使真空度低于0.2kPa实现高效脱氢,耐火材料喷补后必须充分烘烤;转炉脱碳产生大量CO,带走溶解氢;电弧炉锈蚀废钢会显著提升钢液氢含量。雨季生产需做好原料防雨存储,硅锰、铬铁等合金入炉前需烘烤除水。酸洗工序会大幅提升钢材可扩散氢;热镀锌退火需降低炉内氢气比例,增设470℃、30s过时效段,可将可扩散氢降低50%。零件加工各工序均存在充氢风险:酸洗需缩短浸泡时间并添加缓蚀剂;电镀阴极析氢充氢,镀硬铬充氢问题最突出;焊接烘干焊材、控制环境湿度;热成形过程严控炉内露点,铝硅镀层熔融会丧失阻氢能力,同时尽量减少或避免水汽与铁、铝及硅的还原生氢反应,避免零件大幅吸氢。材料层面通过Ti、Nb、V等微合金化析出纳米MC碳化物,将可扩散氢转化为不可扩散氢。另外,在合适条件下,通过降低热成形过程的奥氏体化时间,减少还原生氢反应。 3.2 降低位错密度 位错是低结合能可逆氢陷阱,对于部分超高强度钢,可通过回火调控,如200-600℃回火可降低马氏体位错密度,同时析出渗碳体辅助固氢,200℃回火可减少20%以上可扩散氢。组织调控上,铁素体位错密度最低,将热成形加热温度降至Ac3两相区以下,提升铁素体占比,减少高位错密度马氏体组织,通过其他手段保证材料强度。应变管控方面,高应变速率、大预变形会加速位错增殖,吸附更多氢原子,生产中尽量降低成形速率、控制变形量。微合金化可长效抑制位错增生,析出碳氮化物在固碳的同时钉扎晶界与位错,减少相变、变形过程中的位错生成,降低基体整体位错密度。 3.3 降低单位晶界氢浓度并强化晶界 氢脆典型失效模式为沿晶断裂,核心机制是氢富集弱化晶界结合力。晶粒细化可分摊氢浓度:添加Nb、V、Ti细化原始奥氏体晶粒,同等总氢含量下,细晶拥有更大晶界总面积,减少单位晶界氢富集;微合金化或复合微合金化可将奥氏体晶粒尺寸缩减近一半,大幅降低沿晶开裂风险。晶界强化也是关键手段之一,晶界化学调控分为两类元素:P、S、Sb等杂质易在晶界偏析,弱化界面强度;B、C、Mo可在晶界可控偏析,既提升晶界内聚力,又产生斥力阻碍氢聚集。溶质偏析属于扩散控制动力学行为,需匹配专属热处理工艺精准控制偏析量,温度、保温时间不当会引发晶界析出相,加剧氢脆风险。 3.4 降低零件应力及优化边缘处理 零件尖角、冲裁断面会形成三轴应力集中,曲率半径小于50μm时应力系数大幅放大,是氢致裂纹高发区。工艺优化方案包括:增大零件圆角缓解应力集中;采用激光、水刀切割替代机械冲裁,匹配最优冲裁间隙,减少断面毛刺、微裂纹等机械损伤,降低零件边缘应力损伤;磨削产生的高温变质层、冲压残余拉应力会与氢协同加速开裂,可增设去应力工序;电镀边缘电流密度集中,局部充氢量为平面区域2.3倍,需优化电镀参数减少边缘析氢。 3.5 调控残余奥氏体 残余奥氏体对氢脆存在双重作用:马氏体板条间薄膜状RA与基体共格,属于可逆氢陷阱,氢溶解度为铁素体10倍、扩散系数低数个量级,可束缚游离氢;块状RA与基体非共格,虽为不可逆陷阱,但受力易发生马氏体相变,释放氢形成局部氢源,催生裂纹。调控策略包括:控制RA为弥散薄膜形貌,提升C、Mn含量提高热/机械稳定性;Nb微合金化易生成薄膜状RA提升抗氢脆,Mo、Nb复合添加易生成块状RA劣化性能;工程中可搭配纳米析出相构建多级氢陷阱体系,规避不稳定残余奥氏体相变释氢风险。 综上所述,钢材氢脆的形成是氢、应力与微观组织共同作用的结果,控制其中任何一环节都可能降低氢脆风险。HELP+HEDE耦合机制通过针对性地调控可扩散氢含量、位错结构、晶界性质与应力状态等,以及钢水净化、镀层工艺、零件设计及制备工艺等多个层面协同提升钢材的抗氢脆能力,从而增强关键钢制构件在复杂环境下的制造稳定性与服役安全性。 近年来,我国在超高强度热成形钢开发和应用方面取得了快速发展,各钢铁企业、整车企业和研发机构在超高强度、高韧性、抗氢脆、镀层技术、抗氧化技术等方面形成了自具特色的解决方案。在2.0GPa及以上热成形钢研发方面,我国走在了国际前列,现根据2.4GPa级、2.0-2.2GPa级相应发布时间及发布信息,将头部钢铁企业和整车企业的创新技术产品列述如下。 4.1 2.4GPa热成形钢 1)唐钢2.4GPa热成形钢 河钢集团唐钢公司在汽车轻量化超高强钢领域取得重大突破——其2.4GPa级超高强韧热成形钢,在抗氢脆设计上实现了系统性创新。依托与中信金属、北理工重庆创新中心联合开发的2GPa超级抗氢脆热成形钢的铌微合金化技术,唐钢研发团队通过精密调控微观组织与合金成分,将抗拉强度推至2.4GPa,并协同提升韧性与抗氢脆敏感性,其中镀铝工艺耐蚀性是普通镀锌板的3-6倍,较1500MPa级材料可实现减重10%-15%。在商业化应用层面,推进成果快速落地:2025年12月,河钢集团与奇瑞汽车联合首发该2.4GPa钢板,并在奇瑞车门防撞梁上完成实件测试,后续将扩展至门环、纵梁、横梁等核心安全部件;与此同时,唐钢与多家国际顶级品牌汽车企业保持密切技术沟通,并已实现少量供货,验证了产品的国际竞争力,为我国汽车轻量化与安全性能的协同升级提供了坚实材料支撑。 2)涟钢2.4GPa热成形钢 涟钢于2026年1月,与吉利汽车联合发布2.4GPa热成形钢(图1)。 涟钢2.4GPa热成形钢通过Nb微合金化成分设计,细化原奥氏体晶粒和马氏体板条尺寸,突破了超高强热成形件强韧性瓶颈,实现工业级生产的国内首发。产品热处理后强塑积较传统热成形钢高60%以上,具备优良的抗碰撞吸能特性和轻量化潜力,零件三点弯测试结果较当前行业先进的2.0GPa产品提升超15%,抗氢脆性能实现100%屈服弯曲静置超480h不开裂。在应用层面,2.4GPa热成形钢将全面应用于车身关键承力结构,包括A/B柱、车门防撞梁、门环、地板横梁等核心部位。其卓越的抗冲击性能,能在车辆发生碰撞时有效抵御变形。 3)宝钢2.4GPa热成形钢 宝钢股份(以下简称:宝钢)在2.4GPa热成形超高强吉帕钢上开展了大量研究并率先量产应用。2026年3月5日,宝钢联合长安汽车、重庆博俊,完成了2.4GPa热成形吉帕钢零部件试制,并将率先应用于阿维塔12车型。2026年6月,宝钢联手奇瑞汽车,推动并实现了2.4GPa热成形吉帕钢在智界V9车型关键安全件的应用。众所周知,强度和韧性是一对矛盾体,强度越高,其失效包括氢脆等风险也增加。宝钢以多项措施确保材料品质,同时联合上下游,形成了全链条管控,确保零件应用的耐氢脆需求。宝钢还推出了较为完备的系列镀层产品,如高吸热涂层BaoAST®、锌基BaoGZ®新镀层等,并覆盖目前已有的500-2400MPa强度级别。其中,宝钢完全自主的BaoGZ®锌基镀层产品结合热成形工艺,集超高强度、高耐腐蚀性、超强抗氢脆性能于一体,可直接热冲压,支持国内外生产线共线共模量产,可实现免抛丸直接电泳,焊接性能、成形性能优异,完全适配高温、高湿、高盐雾等复杂工况。2026年7月,宝钢联合东风汽车,锌基2400MPa吉帕钢®门环在东实(武汉)正式首发下线,顺利完成宝钢锌基镀层BaoGZ®1500+2400MPa差强材料匹配、1.2+1.6mm差厚激光焊接工艺多维度严苛验证。该技术成果对标国际出口标准,形成可面向全球输出的新一代门环解决方案,是国产超高强热成形吉帕钢®材料及应用技术的重大突破,标志着中国高端热成形汽车用钢迈入“全球化输出”的新阶段。 4)首钢2.4GPa热成形钢 2026年3月22日,首钢与中国一汽合作研发2.4GPa级超高强度热成形钢。在超高强度热成形钢中,抗氢脆设计的核心思路在于通过微合金碳氮化物的精细调控,在基体内构建高效、弥散的不可逆氢陷阱网络。首钢2.4GPa级超高强韧性热成形钢,采用Nb/V复合微合金化成分设计,兼具细晶强化和析出强化效果。这一复合析出相在晶粒内部形成大量纳米级弥散分布的氢捕获位点,牢牢“锚定”可扩散氢原子,有效抑制氢向裂纹尖端等应力集中区域的扩散与富集,大幅提高产品抗氢脆性能。通过优化Ni/Mo合金配比等技术手段,持续提升材料性能,在低温环境下依然有良好的材料韧性,韧脆转变温度DBTT<-60℃;其开发的产品热成形零部件典型力学性能,屈服强度≥1300MPa,抗拉强度≥2300MPa,涂装烘烤后屈服强度≥1500MPa,抗拉强度≥2100MPa,同时材料极限尖冷弯角度VDA≥40°,为中国新能源汽车安全体系注入“硬核支撑”。 4.2 2.0-2.2GPa热成形钢 1)VAMA Usibor®2000 Usibor®2000是安赛乐米塔尔授权VAMA独家量产的第二代2000MPa级铝硅镀层热成形钢。热冲压成型后抗拉强度可达1800MPa以上,相较1500MPa级热成形钢可实现结构件减重10%-30%。针对2000MPa超高强度钢普遍存在的氢致延迟开裂痛点,该产品从成分、镀层、工艺全链路完成抗氢脆体系设计,经严苛四点弯曲氢脆加速测试无延迟开裂风险,大幅解决超高强钢服役失效隐患。该材料兼具优异热成型性、无回弹、免喷丸、耐腐蚀等优势,可与Ductibor®系列高韧性热成形钢激光拼焊复合使用,实现“抗侵入+吸能”分区设计,适配燃油车、新能源车白车身及钢制电池包全场景轻量化方案,是当前主机厂高端车型2GPa级超高强钢的主流成熟量产材料。 2)中信金属HEROs2000 中信金属和北理工重庆创新中心等联合研发了2GPa超级抗氢脆热成形钢HEROs2000(图2),在唐钢实现工艺确定和生产,2024年10月技术发布。 HEROs2000裸板的淬火态屈服强度为1267MPa,抗拉强度为1985MPa,断后伸长率(A50试样)为6.1%,烘烤后的极限尖冷弯角为56.3°(1.6mm厚);镀层钢板的淬火态屈服强度为1223MPa,抗拉强度为1926MPa,断后伸长率为5%,烘烤后的极限尖冷弯角为44°。HEROs2000在热冲压成形后纳米析出量达90%,其中60nm尺度以下半共格NbC为主析出相(氢结合能为28-56kJ/mol)占约30%,60-200nm非共格NbC为主的析出相(氢结合能为55-60kJ/mol)占比70%以上,根据氢热脱附试验结果,呈现出“双驼峰”超强氢陷阱特征,扫描开尔文探针力显微镜证实大纳米尺寸NbC析出物与基体界面具有氢陷阱作用,抑制了可扩散氢。通过EBSD对比晶粒尺寸,HEROs2000晶界面积比同级别热成形钢增加了27%,HEROs2000在单位晶界面积上的应力、位错、氢分布会更均匀。通过KAM值对比,HEROs2000比传统同级别热成形钢的KAM值降低了20%,由于HEROs2000具有“超强氢陷阱”,更低的位错密度和更细的晶粒尺寸,抑制了HELP+HEDE耦合效应,抗氢脆性能显著提升。 3)马钢2000-2200MPa热成形钢 随着新能源汽车续航里程的增长,车身重量也在增长;同时,车身安全要求的提升,需要更高强度的热成形钢。2025年6月,小米YU7车型首次发布使用2200MPa级热成形钢,该钢种采用低Mn含NbV成分设计,提升产品冷弯韧性;通过Nb-V微合金形成氢陷阱,并利用析出强化效果减少C的添加,提升产品抗氢致延迟开裂性能,保证100%屈服应力四点弯曲状态下,空气中放置300h不开裂。目前2200MPa热成形钢已商业化应用,应用场景包括热气A柱、B柱内和车门防撞杆。未来0.8mm极薄规格有望在电池包底护板应用,助力电池包进一步情况化。2200MPa热成形钢的开发思路是保障产品强度提升,尽量减小韧性和抗氢致延迟开裂性能损失。另一种思路是保障产品的韧性和抗氢致延迟开裂性能前提下提高产品强度,应用于门环以及主要车身结构件,典型代表产品是理想汽车的2000IU,该产品于2025年5月首发,已在车身结构件批量引用。 4)鞍钢2200MPa热成形钢 2026年3月25日,鞍钢股份自主研发的2200MPa级铝硅镀层热成形钢完成工业试制(图3)。 该项目由鞍钢集团钢铁研究院牵头,多部门协同开展技术攻关,打通从实验室研发、工艺调试到工业化生产的完整链条。该钢种配套专属热处理工艺,实现超高强度与良好韧性平衡。在保障整车被动安全性能基础上,有效实现车身减重,能够帮助新能源汽车降低能耗,顺应行业绿色低碳发展趋势。产品采用铝硅镀层体系,耐高温氧化能力与耐腐蚀性显著提升,适配热冲压成形生产工艺。当前汽车行业加速向电动化、智能化、轻量化转型,这款材料可广泛应用于车身A柱、B柱、车门防撞梁以及新能源汽车电池包防护构件等安全部位,兼顾整车安全性与轻量化。2200MPa级铝硅镀层热成形钢实现稳定量产后,将为国内车企提供优质新材料选择,支撑整车轻量化与安全结构优化。 另外,本钢、攀钢等企业也开发了独具特色的2.0GPa级别的热成形钢。本钢2000MPa热成形钢攻克了汽车轻量化与碰撞安全性难以平衡、材料性能与部件设计脱节等行业难题。2026年1月,攀钢采用含钒铁水“高废钢比”工艺,成功生产出2000MPa级热成形钢,推动了2000MPa级热成形钢的批量绿色工业化生产。 本文探讨超高强度钢及零件氢脆机理,提出了热成形零件在制造和服役过程氢脆失效的HELP+HEDE耦合机制,基于HELP+HEDE耦合机制的探讨,总结出引发氢脆开裂的4个关键条件,并据此提出了降低可扩散氢含量、降低位错密度、降低单位晶界氢浓度并强化晶界、降低零件应力和优化边缘处理、调控残余奥氏体以及在钢水净化、镀层工艺、零件设计及制备工艺方面的相关策略建议。宝钢、鞍钢、首钢、河钢、马钢、涟钢、VAMA等钢铁企业及研发机构和整车企业近两年发布的新型热成形钢,在超高强度、抗氢脆技术等方面形成了自具特色的解决方案和技术产品,推动了我国汽车行业的轻量化、安全、低碳设计和高质量发展。超强度钢的氢脆是行业的共性技术难题,由于其显著的局部化特征和氢原子的本质特性,给表征、模拟及宏观评价等带来很大难度。近年来,整车企业、零部件企业、钢铁企业及高校科研院所等上下游业界同仁持续推动抗氢脆钢开发应用,氢脆评价标准制定、氢脆机理探索等。相信钢铁行业将为国内外整车企业提供更多、更好、更强的系统解决方案。
