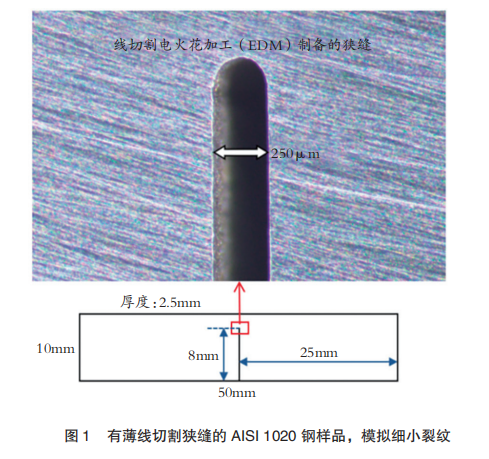

3.1 感应加热后的线切割狭缝变化

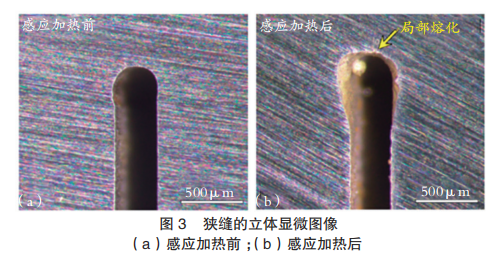

图3展示了感应加热前后线切割狭缝的立体显微图像。观察发现，加热后狭缝尖端出现明显的几何形状变化。该尖端显著扩大，并在尖端附近形成了一团凝固的金属球体。这些观察表明，在感应加热过程中，狭缝尖端发生了局部熔化现象。

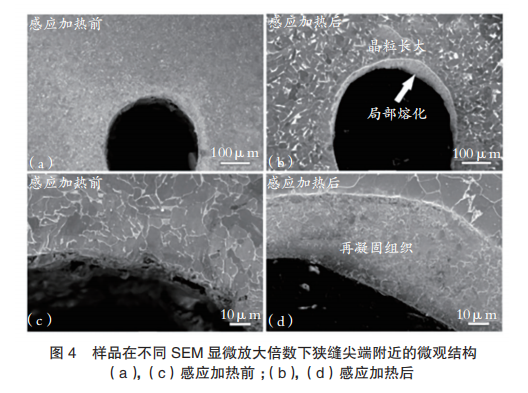

获得感应加热前后样品狭缝的微观组织，并进行了比较。图4展示了狭缝尖端区域附近的微观组织。在试样本体中，无论是原始切割还是感应加热后的样品，均呈现出铁素体-珠光体双相钢的微观组织。然而，感应加热后的样品晶粒尺寸明显增大，表明加热过程中本体区域发生了晶粒生长。另一个显著变化是，在加热后的样品中，狭缝曲面尖端周围出现了一层再结晶的微观组织。这一观察结果与图3中的立体显微图像一致，后者显示了感应加热过程中狭缝尖端局部熔融的现象。

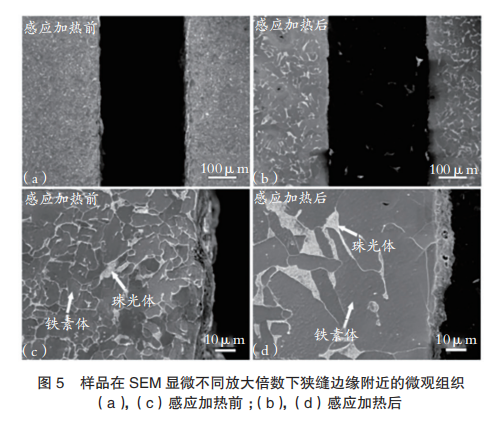

此外，图5还展示了感应加热前后狭缝边缘附近区域的微观组织分析与比较。与狭缝尖端区域类似，感应加热后狭缝边缘附近也出现了明显的晶粒生长。但与狭缝尖端区域不同的是，狭缝边缘附近并未发现再结晶层。这表明，在裂纹边缘仅发生了晶粒生长，而未发生局部熔融。感应加热后，狭缝尖端和狭缝边缘均观察到晶粒生长。为了确定这种现象是否在整个样品中保持一致，还对远离狭缝区域的区域进行了显微结构分析。本研究对比了感应加热前、感应加热后靠近狭缝处以及感应加热后远离狭缝处的显微结构。可以明显看出晶粒尺寸存在差异：感应加热前样品的晶粒最小；感应加热后，晶粒显著增大，其中靠近裂纹区域的晶粒比远离区域的更大。这表明裂纹附近的材料在感应加热过程中可能经历了更高的温度。此外，在狭缝尖端观察到局部熔融现象，说明加热过程中该区域是样品内温度最高的区域。

感应加热过程中的晶粒生长主要由热激活扩散过程控制，并受到峰值加热温度和保温时间的显著影响。较高的温度和更长的暴露时间会促进晶界移动，从而加速晶粒粗化，尤其是在受集中的焦耳热作用的区域。其他感应参数，如感应电流和频率，主要影响功率输入、加热速率、渗透深度以及电流辅助的位错移动性。然而，这些参数对晶粒生长的影响是间接的，且不如加热温度和加热时间的影响显著。为减轻感应裂纹修复过程中晶粒过度粗化的现象，可考虑采取多种策略，例如降低目标峰值加热温度、缩短高温保持时间，以及采用快速加热-冷却循环，尽量减少峰值温度下的持续时间。理想情况下，感应加热参数应进行优化，使足够的能量局部集中于裂纹附近，以促进裂纹闭合，同时可以避免样品其他区域长时间处于高温状态。

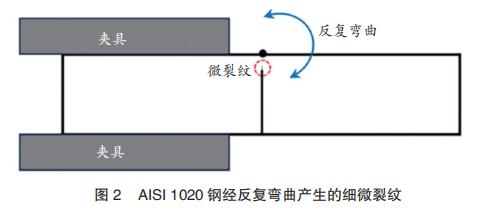

3.2 反复弯曲后感应加热引起的细小裂纹变化

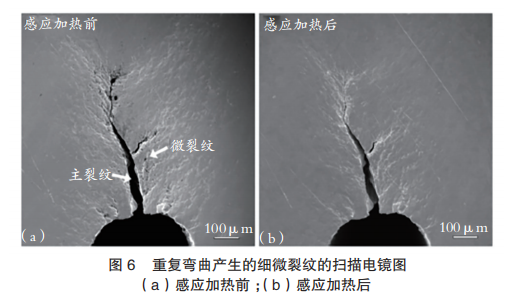

图6展示了反复弯曲前后、感应加热前后的扫描电镜（SEM）显微图像，可观察到明显的变化。在弯曲后的样品中，存在一条开口宽度约为30μm的主裂纹，该裂纹分支成许多宽度小于10μm的细小裂纹。感应加热后，大裂纹保持不变；然而，细小裂纹发生了显著变化。大多数细小裂纹在感应加热后几乎不可见，表明该样品发生了裂纹愈合。在该样品中未被发现此前在线切割狭缝样品的狭缝尖端观察到的再结晶层。这表明该样品的狭缝尖端未发生局部熔化。狭缝尖端出现的裂纹可能对此产生了影响。

感应加热前后细微裂纹的高倍显微图像显示，对于细微裂纹，尤其是裂纹宽度较小的裂纹，其闭合现象明显可见。大多数受影响的裂纹宽度均小于1μm。然而，并非所有细微裂纹都能成功愈合，部分裂纹仅实现部分桥接，未能完全闭合。在某些裂纹中观察到桥接现象，表明本研究采用的30min加热时长可能不足以使这些裂纹完全愈合。通过提高感应工艺参数（如感应电流、频率、加热温度和加热时长）可进一步增强裂纹闭合效果。

试验结果表明，线切割裂纹样品中未发生感应加热下的裂纹修复，而重复弯曲样品中的细小裂纹则发生了修复。线切割裂纹样品的裂纹尖端观察到局部熔融现象，但在重复弯曲样品中未出现，其裂纹尖端存在延伸性裂纹。为了更好地理解这些结果的原因，利用数值模拟评估了感应加热过程中样品内的电流分布。

4.1 涡流绕流和聚集

对线切割狭缝样品的感应加热过程进行了数值模拟，由样品上表面的感应电流密度及其方向模拟结果可以看出，狭缝尖端处的电流密度比材料本体中的电流密度高出几个数量级。这是由于电流绕过狭缝产生的现象。当狭缝两侧分离时，电流无法直接穿过缝隙，而必须绕过狭缝尖端流动，从而导致该区域出现“电流聚集”。通常在样品内部存在几何不连续性时出现电流聚集。狭缝尖端附近的焦耳热（电阻损耗）分布显示，由于狭缝尖端存在电流聚集，因此该区域的焦耳热或电阻损耗相应增大。电流聚集和焦耳热共同促进了裂纹的自愈过程。

4.2 感应加热中裂纹的精准定位与愈合

在感应加热过程中产生的电流绕流和集流现象，对裂纹修复尤为有利。当电流流经材料时，由于电流通路因裂纹产生畸变，电流会自然集中于裂纹附近，从而在加工过程中实现对裂纹的自动定位与修复。裂纹区域附近的电流密度升高，通过焦耳热形成局部高温热点，高温带来软化效应，降低了局部流变应力，进而促进裂纹面贴合，在闭合过程中完成塑性协调变形。针对金属的电辅助止裂与修复的研究证实，裂纹处同样存在电流绕流和集流效应，并伴随局部焦耳热现象。除了焦耳热外，通入电流还可借助电流促进位错运动等电塑性相关机制，降低变形抗力并提高显表观塑性，但非热效应与焦耳热各自的相对贡献占比仍存在持续争议。由于裂纹周围区域的高电流密度和伴随的热量高度集中的特征，该工艺能够优先促进缺陷附近的塑性协调和裂纹闭合，同时最大限度地减少基体整体材料的受热程度。

还需注意裂纹愈合效果会受电流流向与裂纹几何走向相对关系的影响。单向电流流动仅对特定走向的裂纹具备修复效果，这也是管式感应加热系统的普遍特点。相比之下，本研究中采用的扁平感应线圈可产生无突变平稳电流场若修复过程中配合移动线圈时，还能进一步提升裂纹愈合效果。

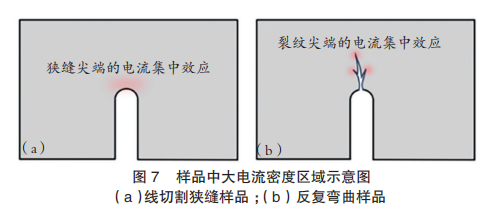

本研究中所考察的线切割狭缝样品和反复弯曲样品中的高电流密度区域如图7所示。

在线切割狭缝样品中，最高电流密度出现在裂纹尖端；而在反复弯曲样品中，则出现在细微裂纹的尖端。这一观察结果与试验结果一致：线切割狭缝样品的裂纹尖端出现局部熔化，而反复弯曲样品的细微裂纹则实现裂纹自愈。对于狭缝样品而言，其狭缝宽度相对较大（约250μm），导致集中感应电流不足以修复如此宽的狭缝。然而，在反复弯曲样品中，部分细微裂纹（宽度小于1μm）实现了成功的裂纹自愈。这些发现表明，只要裂纹宽度处于适宜范围，并合理选择感应参数，感应加热即可有效用于裂纹修复。另一个需要指出的局限是感应加热中的表皮效应。表皮效应指感应涡流仅局限于工件靠近线圈一侧表层一定深度范围内的物理现象。AISI 1020钢的相对磁导率范围为100-2000，具体取决于施加的磁场强度。当励磁频率为107kHz时，本研究计算出感应加热过程在室温下的表皮深度约为0.014-0.062mm。随着加热过程中样品温度升高，表皮深度也随之增大。此外，通过降低励磁频率也可以进一步增加集肤深度。对于电阻率较高、磁导率较低的材料，其表皮深度也会随之增大。

总体而言，本研究结果表明，采用扁平盘式线圈进行局部感应加热是一种有效的方法，可用于促进AISI 1020钢的裂纹闭合，尤其适用于细微表面裂纹。本研究观察到的裂纹闭合和裂纹桥接能够通过降低裂纹尖端的应力集中、提升载荷在部分闭合裂纹处的传递能力并延缓裂纹扩展，从而改善力学性能，最终提高抗疲劳性能和结构完整性。然而，该工艺的修复效果仍存在一定的实际应用局限。对于小而浅的表面裂纹，裂纹修复效果最佳，因为感应加热过程受到表皮深度效应的影响，电流渗透和热量生成限制在构件表层区域。因此，局部感应加热在缓解构件早期表面损伤方面具有良好的发展前景。针对更深或更宽的裂纹，还需进一步优化感应工艺参数和线圈结构设计，以提升电流渗透深度及裂纹闭合修复效果。

本研究探讨了在AISI 1020钢中使用扁平盘式感应线圈进行局部感应加热以实现裂纹修复的方法。对切割夹缝样品和反复弯曲样品分别开展了局部感应加热处理，获取并分析了加热前后样品的显微图像。同时，还进行了数值模拟，以研究该过程中样品内部的电流分布、电流密度分布以及焦耳热效应加热行为。研究得出以下结论：

1）在切割狭缝样品的狭缝处以及反复弯曲样品的细微裂纹尖端处出现了电流聚集现象，导致切割狭缝样品局部熔化，而反复弯曲样品中的细微裂纹则成功实现了修复。

2）感应加热过程中的电流绕流与集流对于裂纹修复具有重要意义，可自动定位并修复材料内部的裂纹，且不会显著影响周围整体材料。

3）使用扁平线圈进行局部感应加热的优点在于可在材料内部提供无突变平稳电流方向，从而增强裂纹修复的效果。扁平盘式线圈结构还具有灵活性，可仅对部件中的特定局部区域进行修复。

4）如果裂纹处于集肤深度范围内，且裂纹宽度与所用感应功率匹配、不至于过大时，感应加热能够有效实现裂纹修复。由于感应加热能够精准定位并修复裂纹，因此非常适用于裂纹修复场景，但该方法主要对细微表面裂纹起效。
