石磊
（河南济源钢铁（集团）有限公司）
摘 要 针对济源钢铁 2#1200m³高炉炉顶料罐均压放散系统运行中出现的吹料、管道磨损、设备卡堵及物料浪费等问题，通过分析单进单出工艺的缺陷，实施了均压双进双出工艺改造，同步优化管线布局、统一阀门规格。改造后彻底解决了吹料难题，避免了焦炭浪费与设备故障，保障了煤气回收系统稳定运行，还为停用二次氮气均压系统创造了条件，提升了高炉生产的连续性与经济性。
关键词 高炉 料罐 均压放散系统 双进双出 工艺改造
0 前言
高炉炉顶料罐均压放散系统是炉顶核心配套设备，核心承担料罐内部压力调节功能，通过一次均压（净煤气）和二次均压（氮气备用）实现料罐压力与炉顶压力匹配，保障高炉上料、布料的连续性与安全性；同时放散煤气可通过引射装置引入干法除尘系统实现全回收，兼具节能与环保价值。济源钢铁2#高炉（有效容积1200m³）2012年3月投产，炉顶采用无料钟装置，配套净煤气一次均压、氮气二次均压的均压放散工艺，原工艺为西侧进气、东侧放散的单进单出模式，运行中各类问题频发，经多次局部调整未彻底解决，成为制约高炉稳定生产的痛点，因此开展本次系统性工艺改造。
1 现状及存在的问题

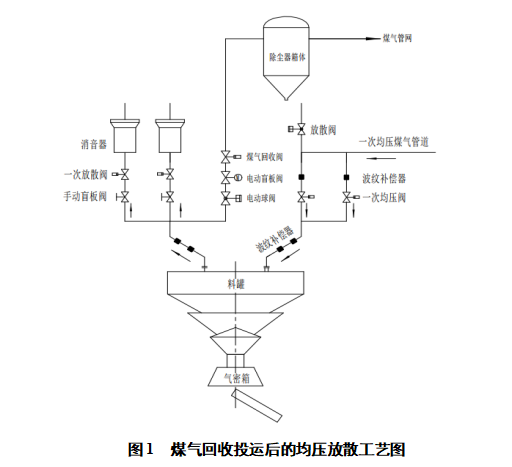

2#高炉原料罐均压放散系统采用一次均压煤气单进单出工艺，投运后长期存在消音器堵塞、放散管道严重磨损、放散阀使用寿命短等问题，且消音器频繁出现物料吹出情况，虽陆续改造二次均压管道布置、优化均压放散程序，问题仅略有缓解。2020年7月料罐均压煤气回收系统投用后，料罐吹料问题急剧恶化，成为核心生产隐患：一是煤气回收管道弯头因物料冲刷经常性磨透漏气，放散阀频繁卡料，影响系统正常运行；二是焦炭等物料被大量吹入煤气回收布袋箱体内造成堵塞，每日仅排出的焦炭就达2吨左右，不仅造成严重的物料浪费，还大幅增加设备维护工作量，严重制约高炉连续稳定生产。
2 原因分析

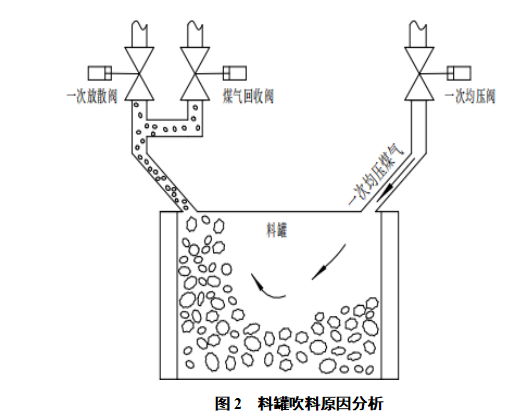

原工艺核心缺陷为一次均压煤气单进单出的单侧供气模式：料罐均压时，200-250KPa的高压净煤气从西侧单侧管道进入料罐，瞬间形成的高压气流会冲击料罐内的焦炭、炉料等物料，使其被卷入东侧的放散及煤气回收管道。料罐下料完成后进行煤气回收操作时，被气流夹带的物料会沿管道进入除尘器，造成箱体堵塞和管道磨损；料罐余压放散阶段，大量物料会随放散气流进入消音器，既易造成消音器堵塞，又会从消音器吹出污染现场环境。此前尝试在料罐放散出口增加挡板的简易措施，因未从根本上改变单侧气流冲击的问题，抑料效果不明显。
3 采取措施
针对单进单出工艺的核心缺陷，制定以均压双进双出工艺改造为核心，分阶段优化完善的技术方案，逐步解决吹料及衍生问题，具体实施措施如下：
3.1 核心工艺改造，实施双进双出模式

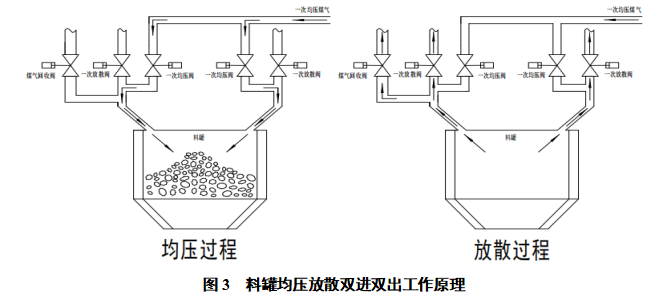

摒弃原单侧进气、单侧放散的单进单出工艺，将料罐均压放散系统改造为均压双进、放散双出工艺。改造后料罐两侧的两套管道同时进气，且两侧供气压力保持一致，料罐内形成均匀的压力场，避免单侧高压气流冲击物料，从根本上防止物料被卷入管道；同时双出模式保障放散时气流均匀排出，进一步杜绝吹料现象，还能确保料罐下料彻底，提升上料效率。
3.2 简易改造先行，验证工艺可行性

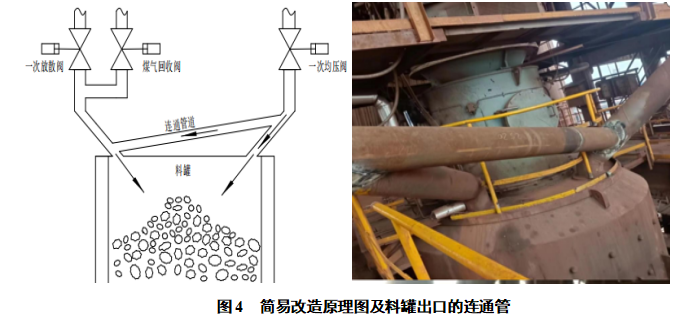

利用高炉定修窗口期，快速连通料罐出口的均压和放散管道，使系统初步具备双进双出功能，完成工艺简易改造。2021年9月高炉检修期间完成该阶段改造，投运后效果立竿见影：煤气回收工艺恢复正常运行，无物料吹入除尘器箱体，放散阶段也无物料从消音器吹出，彻底验证了双进双出工艺的可行性。但该阶段改造为临时措施，存在管线布局不合理、设备维护空间狭小、维护难度大等问题，需进一步优化。
3.3 大修全面优化，完善系统配套

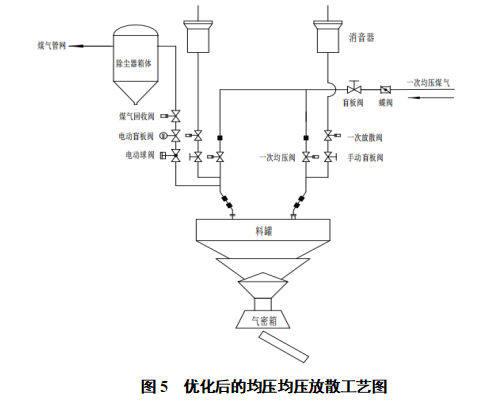

借助2025年2月高炉大修契机，对料罐一次均压放散系统进行全面优化升级：一是重新规划并布置管线，优化现场管路走向，解决前期布局不合理、维护困难的问题；二是统一阀门规格，将放散阀通径由DN500mm调整为DN400mm，与均压阀、煤气回收阀规格保持一致，提升系统配套性与操作便利性；三是对磨损严重的管道、接头进行更换，强化关键部位的防磨处理。本次大修后的系统投运至今，各项运行指标均达设计要求，工况稳定。
4 取得效果
本次料罐均压放散系统的系统性改造，从根本上解决了长期困扰生产的吹料问题，实现了生产、设备、节能、环保多重效益，具体成效如下：
4.1 彻底消除吹料隐患，保障设备稳定运行
改造后无物料进入煤气回收管道、除尘器及消音器，杜绝了管道磨漏、阀门卡堵、除尘器箱体堵塞等问题，大幅降低炉顶上料设备和煤气回收装置的维护工作量，提升了系统运行可靠性。
4.2 避免物料浪费，降低生产成本
彻底解决了焦炭等物料的吹损问题，每日减少约2吨焦炭浪费，同时减少了管道、阀门、除尘器等设备的备件消耗，显著降低了高炉生产及设备维护成本。
4.3 保障煤气回收系统高效运行
煤气回收管道及除尘器恢复正常工况，放散煤气全回收模式稳定运行，提升了煤气资源利用率，兼具良好的节能与环保效益。
4.4 为停用二次氮气均压系统创造条件
一次煤气均压放散系统改造后运行效率与稳定性大幅提升，完全满足高炉生产的均压需求，为后续停用二次氮气均压系统、进一步降低生产能耗提供了前提条件。
4.5 改善现场作业环境
消除了高炉料罐放散物料吹出的现象，避免了物料洒落对出铁场等现场区域的污染，提升了炉顶作业环境的整洁度。
5 结语
料罐均压放散系统作为高炉炉顶关键设备，集工艺、机械、自动化与环保技术于一体，其运行状态直接影响高炉生产的连续性、经济性与环保性，也是衡量高炉装备水平与精细化管理的重要标志。本次2#高炉通过将单进单出工艺改造为双进双出工艺，结合分阶段优化完善，从根源上解决了吹料等系列问题，验证了工艺优化对提升设备运行效率的重要性。当前高炉均压放散系统的技术发展正朝着高效能源回收、提升设备可靠性、实现绿色环保三大目标迈进。后续需持续加强系统的日常精细化维护，做好设备运行状态监测与数据分析；同时结合高炉智能化升级，进一步优化均压放散控制程序，实现压力的精准调节，不断提升系统运行效率。通过持续的技术创新与管理优化，让料罐均压放散系统更好地服务于高炉高效、稳定、低耗生产，为钢铁工业的可持续发展提供有力支撑。
