本文聚焦一款新型高锰高强度无磁钢的研发，该钢材将应用于电动汽车零部件的制造。这款新型钢材以Fe-15Mn-4Al-0.6C（wt.%）体系为基础，通过添加镍、铜、钒三种元素，研究其对钢材力学性能和物理性能的影响。本研究在实验室制备了4炉试验钢，对其进行热轧和热处理，并在淬火、退火处理后分析了钢材的显微组织、力学性能及物理性能。结果表明，4炉试验钢均呈现100%奥氏体显微组织，未出现铁素体、马氏体等有害相。其中，添加铜或钒的Fe-15Mn-4Al-0.6C系新型钢材综合性能最优，抗拉强度均大于700MPa，同时兼具良好的塑性和高韧性。这两种合金不仅在材料技术层面具备应用潜力，与其他无磁钢相比，在经济层面也成为极具吸引力的解决方案。
1 引言 当前全球能源体系正朝着低碳、清洁化方向全面转型。交通运输领域加速推进电动化变革，电动汽车已然成为行业发展的主流方向。电驱动系统能量转换效率高，可高效匹配风能、太阳能等可再生能源供电模式，是实现交通领域节能减排的核心载体。 电动出行领域的多种应用场景，均对抗拉强度超700MPa的无磁钢存在需求，1.4435、1.4404或FeCrMnN系奥氏体不锈钢均能满足该性能要求，但这类钢材因含镍、钼等高含量合金元素，经济性较差。以FeMnAlC系为基础的低密度钢是另一类可选材料，奥氏体低密度钢的锰含量为12%-30%、铝含量为5%-12%、碳含量为0.6%-2%，其极限抗拉强度可达800-1500MPa，总延伸率为30%-80%。该类钢材的强化机制包括：锰、铝、碳高含量带来的固溶强化、细晶强化、析出强化（κ-碳化物或金属间化合物相）以及加工硬化。FeMnAlC钢的抗拉强度可通过多种方式提升，除 κ-碳化物析出外，钒碳化物、钛碳化物等其他碳化物析出，B2相等金属间化合物析出，或铜相析出，均能实现强化效果。 Fe-Cu系、Fe-Cu-X系合金中的铜析出行为已成为众多研究的重点。1.4542（UNS S17400）、1.4545（UNS S15500）型析出硬化马氏体不锈钢含铜量约3%，在480-620℃温度范围内，基体中会析出高度弥散的铜纳米颗粒，从而实现钢材的强化。向高铝低密度钢中添加镍，会析出富镍铝的B2相纳米颗粒，进而提升钢材的强度。 本文的研究目标是：开发一种新型高强度无磁奥氏体钢，并探究其在电动出行领域的应用可能性。

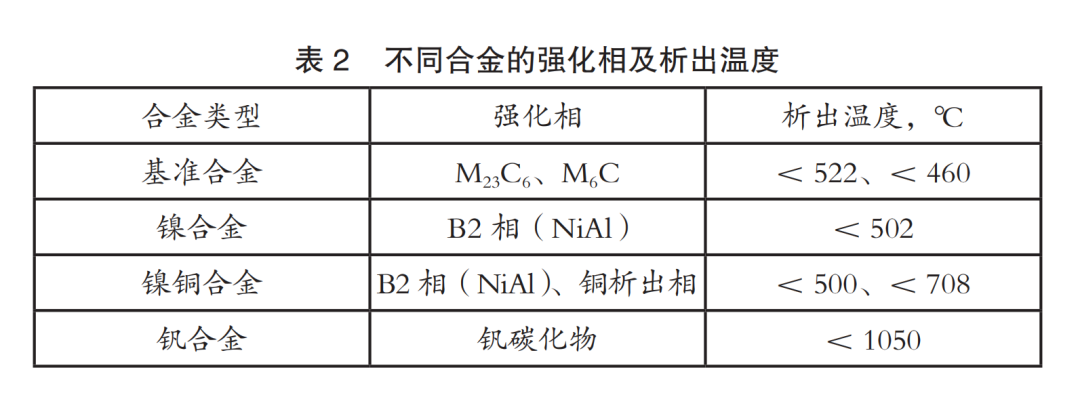

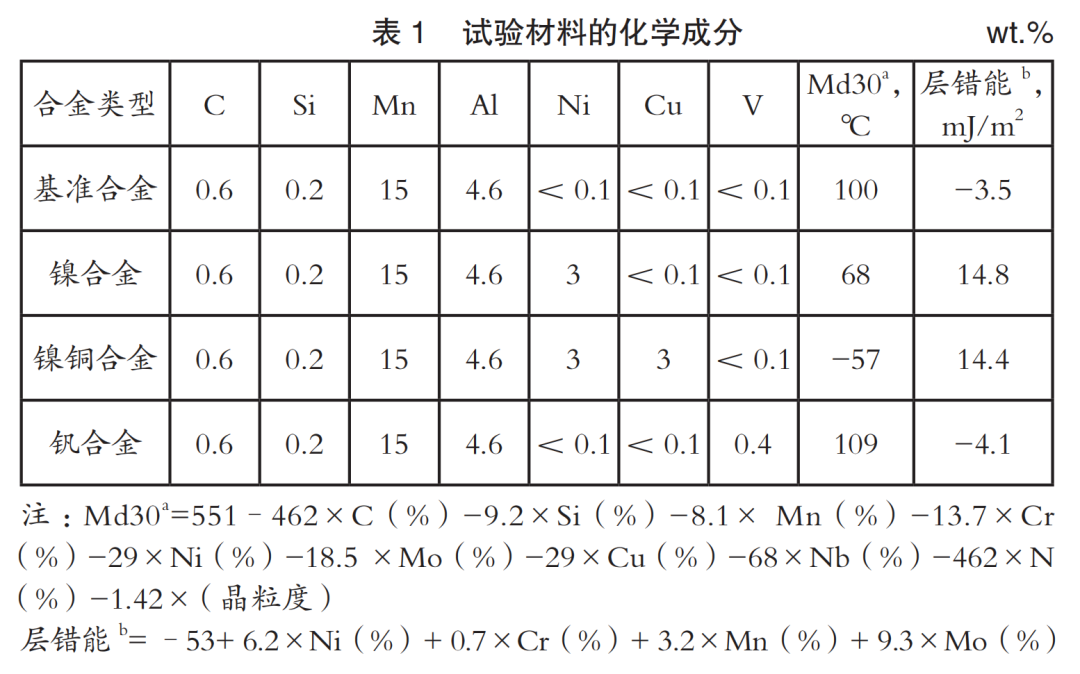

2 试验方法 2.1 合金设计思路 本研究以Fe-15Mn-4Al-0.6C体系为基准材料，该体系钢材可通过多种碳化物析出实现高强度。为进一步提升其强度，研究中添加了镍、铜、钒三种元素，新型钢材的化学成分如表1所示。通过热模拟计算软件Thermo-Calc进行模拟分析，不仅确定了三种元素的最佳添加量，还分析了强化相的类型、含量及其析出温度（如表2所示）。镍、铜、钒主要通过固溶强化和析出强化两种机制，提升FeMnAlC钢的强度。 2.2 试验方法 在实验室制备4炉钢水，并对其进行热轧处理。热轧后，将试验钢在1050℃下进行1h固溶退火，随后水淬。为确定能实现最优力学性能的温度-时间组合，研究中开展了不同工艺参数的退火处理。 在室温条件下，通过拉伸试验、夏比V型缺口冲击试验和硬度测试，评估钢材的力学性能；同时研究了钢材的热膨胀系数、磁导率等物理性能；利用光学显微镜和扫描电子显微镜，对钢材的显微组织进行表征分析

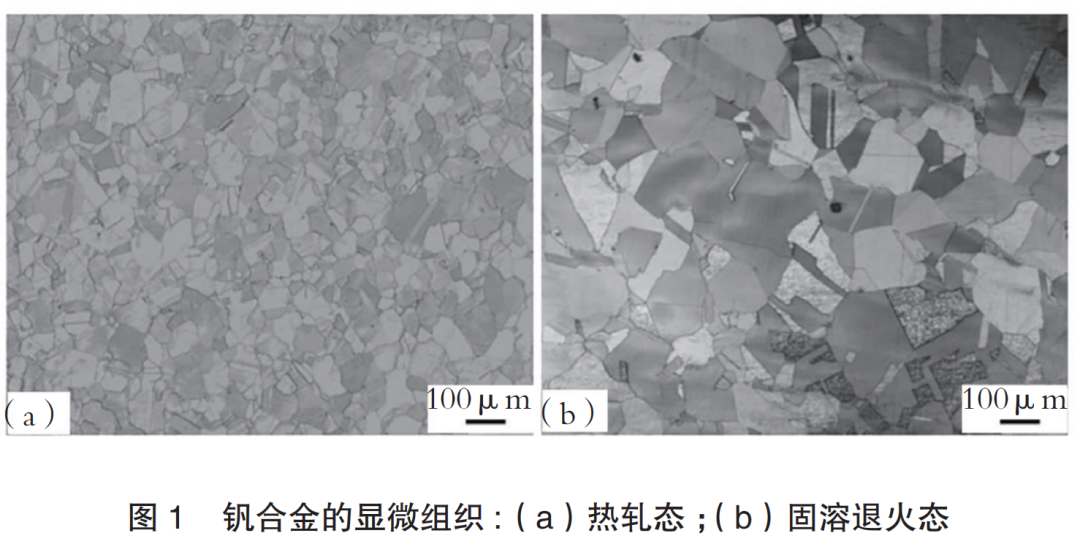

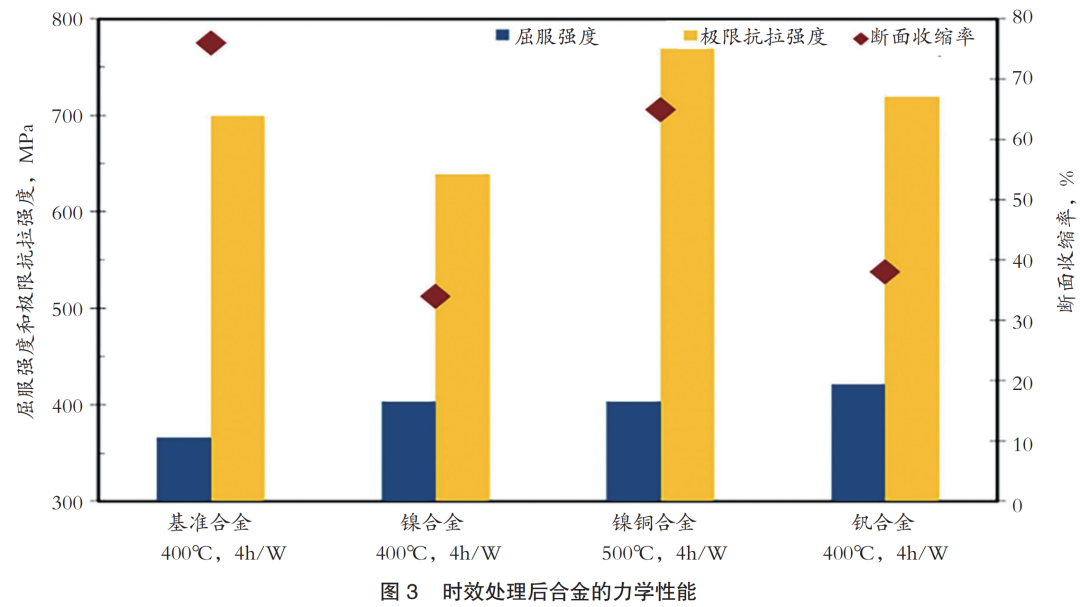

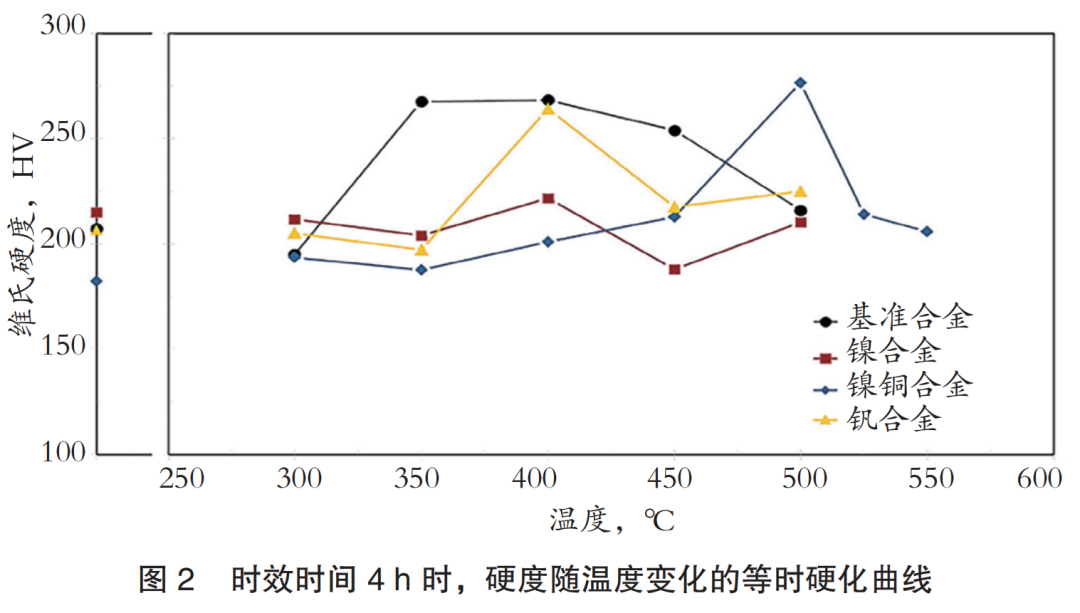

3 试验结果与分析 3.1 热轧及固溶退火性能 试验钢经热轧和冷却后，呈现奥氏体组织，晶界处存在析出相，经分析大概率为氮化铝和钒碳化物。这些初生析出相可通过Thermo-Calc 软件的Scheil模块预测得出。经1050℃固溶退火后，试样呈现全奥氏体组织，且存在退火孪晶，未观察到任何析出相或δ-铁素体（见图1）。4炉试验钢的固溶退火态硬度在180-210HV之间。 3.2 时效态性能 图2为试验钢的硬度随退火温度的变化曲线。基准材料（FeMnAl钢）的硬度在350℃时达到峰值；镍合金经时效处理后，硬度未出现提升，在所有时效温度下，其硬度均维持在200±20HV的较低水平；镍铜合金因铜析出相的生成，硬度略有上升，在500℃时达到约275HV的峰值；钒合金在400℃时效时，硬度峰值约为250HV，在其他测试温度下，硬度均低至约200HV。 3.3 时效态的综合性能 对所有试验钢，在上述硬度峰值对应的温度下开展等温热处理。结果表明，基准合金和钒合金在等温处理4-8h后硬度达到最高，镍铜合金在2-4h后硬度达峰值；而镍合金因镍、铝含量不足，在该试验温度和时效时间下无法析出B2相，因此等温热处理后硬度未出现显著提升。 采用以上确定的最优热处理参数对试验钢进行时效处理后，测试其力学性能（见图3）。结果表明，4炉试验钢的屈服强度均高于350MPa，其中基准材料的屈服强度最低；基准合金和钒合金的极限抗拉强度约为700MPa，镍铜合金的极限抗拉强度超过750MPa，镍合金的极限抗拉强度为四者中最低；基准合金和镍铜合金的断面收缩率均高于60%，而镍合金和钒合金的断面收缩率约为35%。 4炉试验钢的冲击功均高于350J，与其他奥氏体钢水平相当；磁导率均低于1.01，热膨胀系数均低于16×10-6K-1，完全满足电动汽车零部件的应用要求。
4 结论 本研究以Fe-15Mn-4Al-0.6C（wt.%）为基础成分，通过添加镍、铜、钒元素提升基准材料的强度，成功研发出高强度无磁奥氏体钢。试验结果表明，基准材料与添加铜、钒的改性合金综合力学性能最优，均为全奥氏体显微组织，同时兼具高强度、良好塑性和高韧性的特点。这两款新型研发钢材在电动出行领域具备极高的应用前景。
