如何使用轧钢测径仪检测热轧钢材

2023-02-28 09:16:14

来源:测量厂家

浏览630

如何对热轧钢材外径及椭圆度尺寸进行持续监控?如何了解轧制中的截面状态?通过在线尺寸监测,是否能够及时检测到热轧钢材的不合格品



蓝鹏测控技术工程师正在研究这些问题并已解决高温在线检测难题,并不断为其增添智能功能,让其更好的为轧钢检测服务。轧钢测径仪采用专门定制的光电测径系统,解决在线检测难题,实时获得轧材当前尺寸数据。


对热轧钢材进行检测


热轧钢材轧制速度快,人工检测滞后大,同时轧钢的生产模式是连续轧制不停机。如何对热轧钢材进行连续监控,实时了解记录尺寸信息,从而确保更及时的分析并调整轧机,减少废品次品的生产是非常重要的。

01


轧钢测径仪



蓝鹏测控生产的轧钢测径仪即可完成热轧高线、线材、螺纹钢、圆钢、钢棒、钢管等的在线实时检测,通过考察现场,根据检测需求及现场安装条件,选择合适的位置安装在线测径仪,同时将工控机系统安装在操作间,远离恶劣的轧钢现场,让操作工在舒适的环境下即可了解产线情况。

通常而言,轧钢测径仪采用八轴光电测头进行全方位的检测,八轴测头是在能保证全方位检测的同时所需测头更少的组合,性价比更高。


在测量时,显示屏不间断的显示测量数据,当检测的数据超差时,则进行声光提示,并且其所测数据都会记录到历史数据当中,历史数据可导出,作为客户所需凭证。

为了能适应热轧钢材的检测,采用光电检测原理,进行非接触式的检测,同时蓝鹏测控已有多种方案进行冷却防尘,如风冷、水冷、正压分流冷却防尘技术等,对1000℃以上的钢材检测也可进行高精度检测,此外还可通过热膨胀系数将热态检测数据转化为冷态尺寸。

轧钢测径仪即使是面对高温钢材,依然可以24小时连续检测,符合热轧钢材的轧制需求。





实际应用

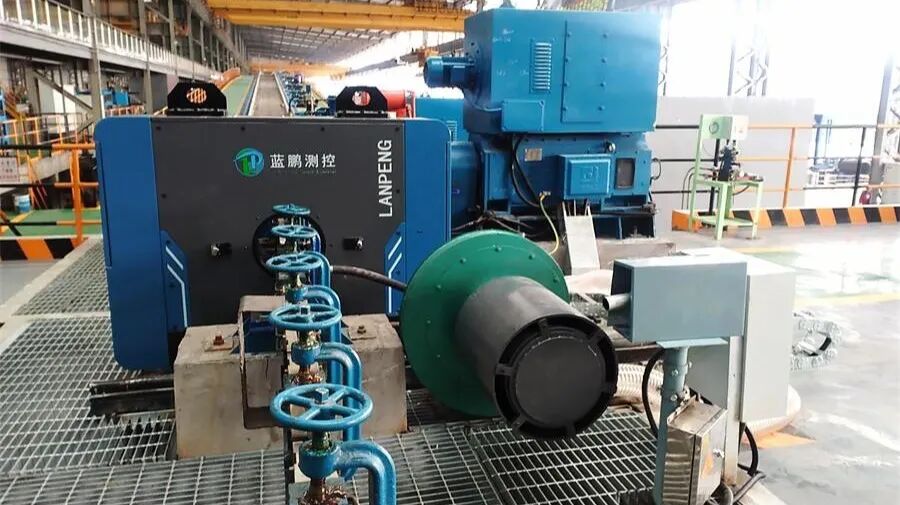

轧钢测径仪安装在产线上,进行实时在线检测,既能得到各路测头外径、椭圆度尺寸,还能观看截面图的实时变化,趋势图、波动图、缺陷图等能更好的了解钢材轧制情况,方便分析轧钢整体情况,提前做出应对措施,实现高品质轧制。

同时轧钢测径仪在应用时,减少了更换轧材时的试错次数,通过检测数据进行分析,调整轧材,更快的实现正常检测。







在线测径仪在轧钢现场的应用表明,检测精度高,速度快,获得钢材数据全面,对轧钢自动化高质生产提升效果显著,可以完全满足要求很高的测量任务。通过使用定制的测径仪,即使是很小的外径波动变化也可检测出来,让钢材轧制更智能。
